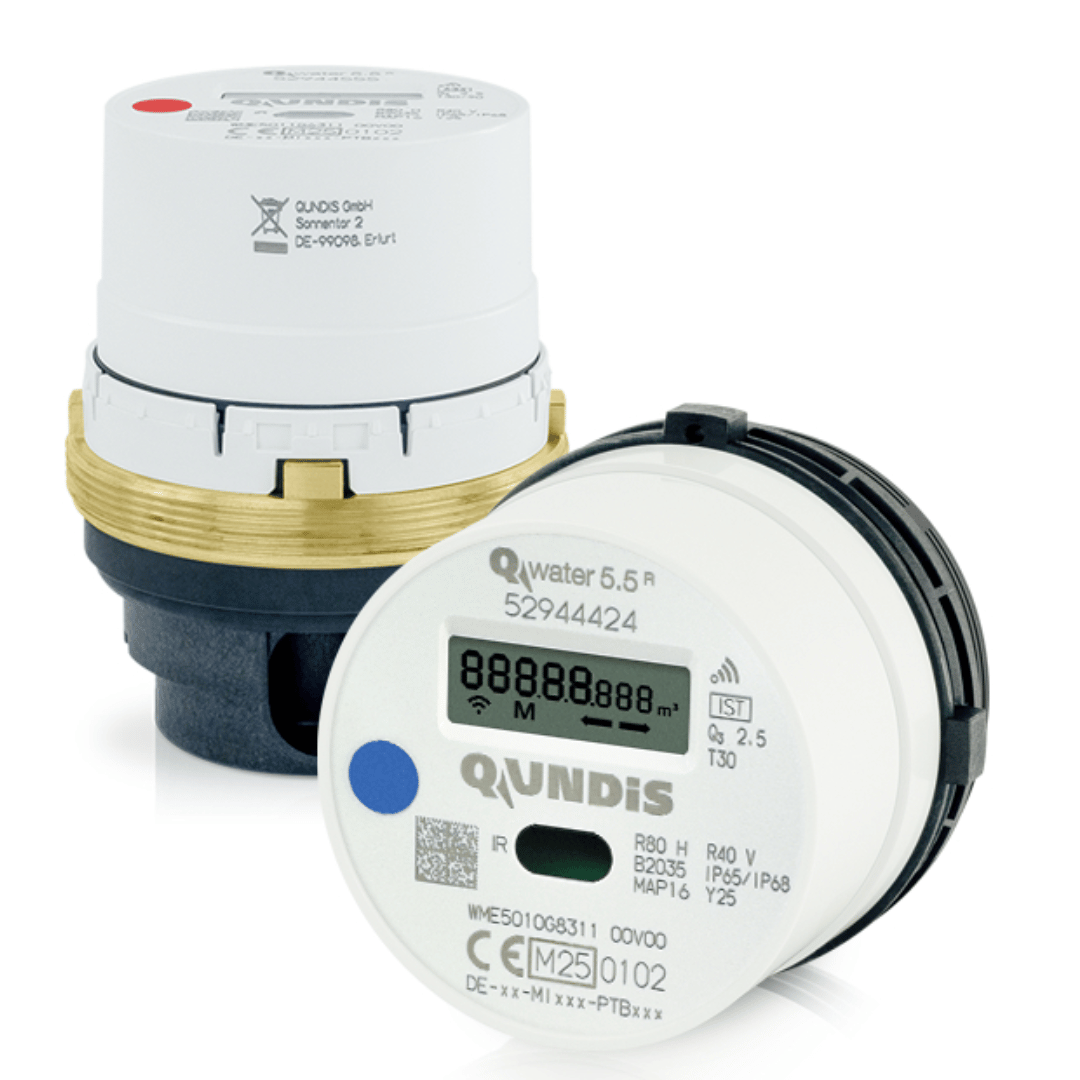

Qundis Q water 5.5 R - Elektronischer Wasserzähler mit Messkapsel

Elektronischer Funk-Wasserzähler als Messkapsel — passend zu vorhandenen Anschlussstellen.

€50,00€42,02

netto zzgl. 19 % MwSt. (€7,98) · brutto €50,00

Wichtig: Im Checkout wird immer der Bruttopreis inkl. MwSt. berechnet.

Lieferzeit ca. 5 Wochen · Eichjahr = Bestelljahr

Anschluss-Schnittstelle A34 (ALLMESS) IST (ISTA) TE1 (TECHEM)

DurchflussgrößeQ3 2.5 m³/h

Wasseranschluss Kaltwasser Warmwasser

Passt in den BestandHohe Kompatibilität zu bestehenden Chrom-Blenden — kein Eingriff in die Leitung.
Resistent gegen KalkFlügelrad-Lagerkonzept mit höherer Resistenz gegen Kalk und Schmutz.
LeckageerkennungDauerdurchfluss wird erkannt und als Fehlercode im Display und per Funk gemeldet.
10 Jahre BatterieLithiumbatterie 3,0 V: 10 Jahre Betrieb + 1 Jahr Reserve + 1 Jahr Lagerung.

Anwendung

Die Messkapsel-Variante ersetzt den Zählereinsatz in vorhandenen Anschlussstellen — ideal für Sanierung und Zählerwechsel, ohne an der Leitung zu arbeiten.

Erhältlich für die Anschlussschnittstellen IST, A34 und TE1. Das integrierte Funkmodul sendet im C-Mode an Q walk-by- und Q AMR-Systeme.

Leistungsmerkmale

Hohe Kompatibilität zu bestehenden Chrom-Blenden
Höhere Resistenz gegen Kalk und Schmutz
Messen des Wasserverbrauchs
Kumulieren der Verbrauchswerte
Speichern der kumulierten Verbrauchswerte am Stichtag
Anzeigen der Verbrauchswerte und Betriebsdaten
Selbstüberwachung mit Fehleranzeige
Datenübertragung per Funk
Erkennung von Leckagen
Parametrierung und Auslesung über optische Schnittstelle (IR-kompatibel)

Messtechnik vom Q water 5.5 R

Dauerdurchfluss Q3: 2,5 m³/h
Bisherige Nenngröße Qn: 1,5 m³/h
Dynamikbereich Q3/Q1 (H/V): R80 / R40
Überlastdurchfluss Q4: 3,125 m³/h
Übergangsdurchfluss Q2 (H/V): 50 / 100 l/h
Mindestdurchfluss Q1 (H/V): 31,25 / 62,5 l/h
Temperaturklasse MAT: Kaltwasser T30 · Warmwasser T30/T90
Betriebsdruck MAP: 1,6 MPa (16 bar)
Druckverlustklasse: Δp 40 (IST, A34) · Δp 63 (TE1)
Ein-/Auslaufstrecke: nicht erforderlich (U0/D0)

Funktechnik vom Q water 5.5 R

Funkmodus: C-Mode (Q AMR, Q walk-by)
Funkfrequenz: 868,95 ±0,25 MHz (EN 300 220-2)
Sendeleistung: typisch 10 dBm, maximal 14 dBm
Verschlüsselung: Security Mode 5 und 7 · OMS Profile A und B
Datenübertragung: EN 13757-4
Duty Cycle: < 1 % (50 ms / 128 s)
Telegramme: Q AMR und Q walk-by im C-Mode, optional nur Q AMR

Quelle: QUNDIS Datenblatt LD5QUWADE0 55RMK01-A, Stand 19.11.2025. Änderungen vorbehalten.

Typenübersicht

Die Messkapsel gibt es für drei Anschlussschnittstellen. Maßgeblich ist der vorhandene Einbaustutzen im Gebäude — Ihr Fachbetrieb erkennt ihn am Kopfring.

Schnittstelle	Gewinde	Ø A	Ø B	Maß D	Höhe H	Druckverlust	Q3
IST (ISTA) => G 2″	Ø 75,2 mm	Ø 67 mm	75,4 mm	60,1 mm	Δp 40	2,5 m³/h	test
A34 (ALLMESS) => M77 × 1,5	Ø 75,6 mm	Ø 67 mm	96,6 mm	50,3 mm	Δp 40	2,5 m³/h
TE1 (TECHEM) => M62 × 2	Ø 75,2 mm	Ø 67 mm	75,4 mm	50,2 mm	Δp 63	2,5 m³/h
