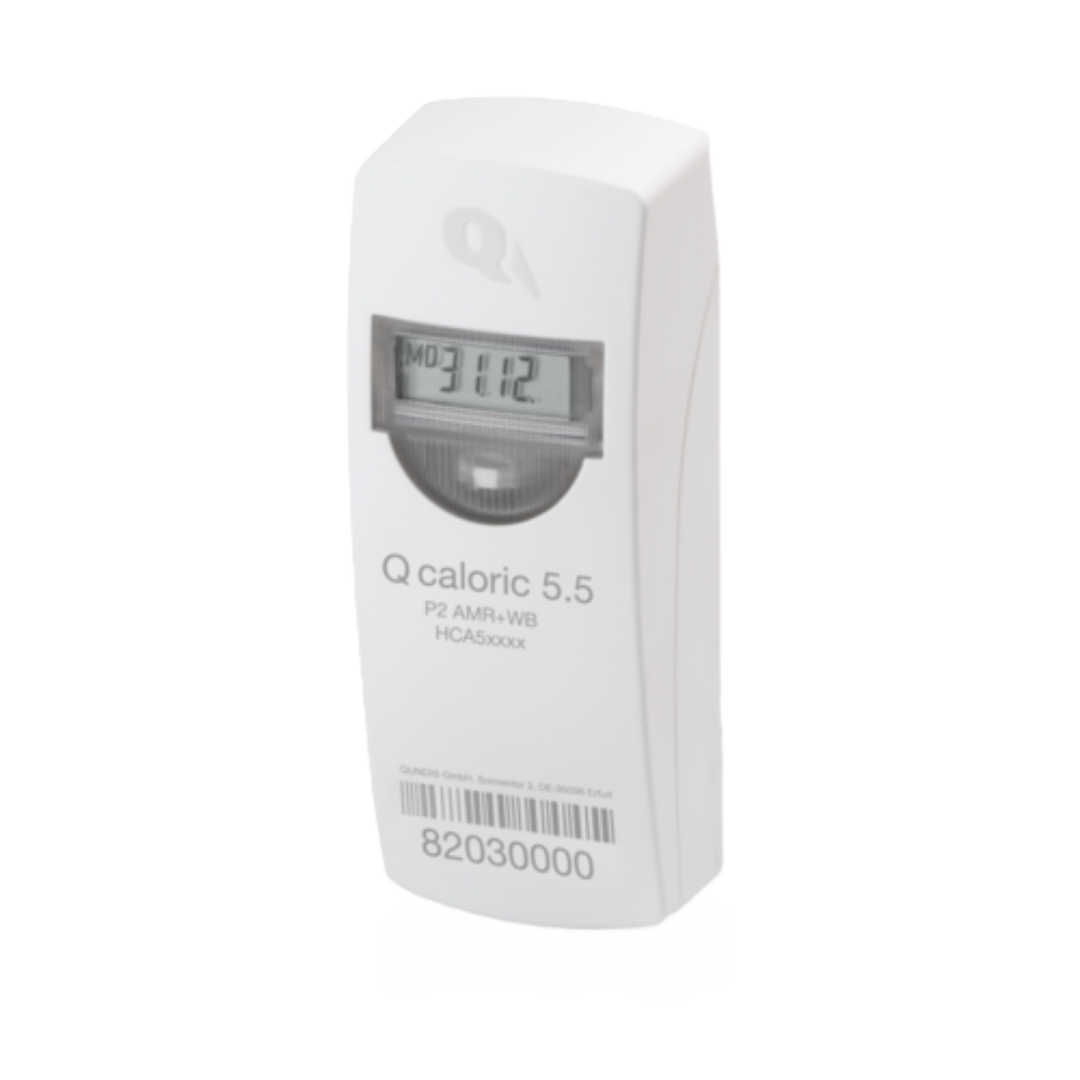

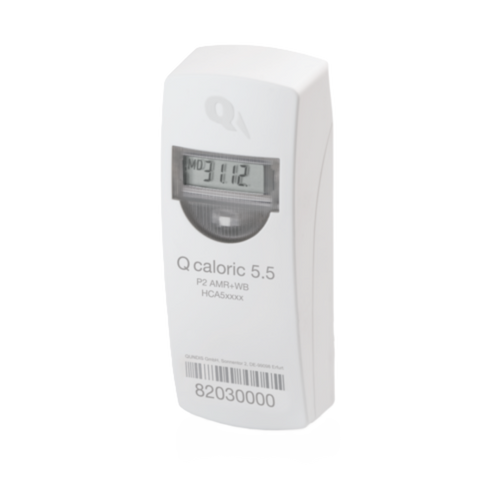

Qundis Q caloric 5.5 - Heizkostenverteiler mit Funkauslesung

Elektronischer Heizkostenverteiler nach EN 834 — erfasst die anteilige Wärmeabgabe direkt am Heizkörper.

EN 834
wM-Bus / OMS
2-Fühler-System
IP43

Lieferzeit 2–3 Wochen · inkl. Montageplatte und Plombe

Angebot anfragen

Bauartzugelassen nach Heizkostenverordnung, Produktnorm EN 834.
AES-128-verschlüsselt nach OMS Mode 5 oder 7.
Wird vom Datensammler ohne Konfiguration erkannt.
Beratung zu Gehäusevariante und Bewertungsfaktor: Mo–Fr 8–17 Uhr.

2-Fühler-MesssystemMisst Heizkörper- und Raumlufttemperatur — genauer als der 1-Fühler-Betrieb.
S-Mode und C-ModeUmschaltbar in beide Richtungen. Im C-Mode 365 Tage im Jahr für die UVI.
Kompatibel zum Q caloric 5Messtechnisch 100 % identisch — vorhandenes Montagematerial bleibt nutzbar.
10 Jahre BatterieLithiumbatterie 3,0 V: 10 Jahre Betrieb + 1 Jahr Reserve + 6 Monate Lagerung.

Anwendung

Der Q caloric 5.5 erfasst die anteilige Wärmeabgabe von Heizkörpern in Anlagen mit zentraler Wärmeaufbereitung. Er ist das Nachfolgemodell des Q caloric 5 und messtechnisch zu 100 % kompatibel — Montagevorschriften und Bewertungsfaktoren lassen sich unverändert übernehmen.

Im 2-Fühler-Betrieb wird der tatsächliche Unterschied zwischen Raum- und Heizkörpertemperatur gemessen. Im C-Mode sendet das Gerät an 365 Tagen im Jahr — die Grundlage für die unterjährige Verbrauchsinformation (UVI).

Einsatz inMehrfamilienhäuserBüro- und Verwaltungsbauten

Typische AnwenderPrivate GebäudeeigentümerWohnungswirtschaft und GenossenschaftenGebäudeservice und Immobilienverwaltung

Leistungsmerkmale

Erfassung der anteiligen Wärmeabgabe nach EN 834
Betrieb als 1-Fühler- oder 2-Fühler-Messsystem
Produkt- oder Einheitsskala wählbar
Speichern des Stichtagswerts und von 12 Monatswerten
Anzeige in einer Anzeigeschleife über 5-stelliges LC-Display
Selbstüberwachung mit Fehlernummer und Fehlerdatum
AES-128-Verschlüsselung nach OMS Mode 5 oder Mode 7
Moduswechsel zwischen S-Mode und C-Mode jederzeit möglich
Parametrierung und Auslesung über IR-Schnittstelle
Verwendbar als Kompakt- oder Fernfühlergerät (P2/P3)

Messsystem vom Q caloric 5.5

Anzeige: LCD, 5 Stellen (00000 … 99999)
Skalierung: Produkt- oder Einheitsskala
Temperaturfühler: NTC (vorgealtert)
Temperaturbereich Fühler: 0 °C … 105 °C
tm-max / tm-min: 105 °C / 35 °C (2-Fühler), 55 °C (1-Fühler)
Leistungsbereich Alg. 2: 21 W … 9.999 W
Leistungsbereich Alg. 3/4 · 4/6: 21 W … 5.500 W
Kabellänge Fernfühler: 1,5 m · 2,5 m · 5,0 m

Funktechnik vom Q caloric 5.5

Funkmodus: S-Mode und C-Mode (Q AMR, Q walk-by)
Funkfrequenz: S 868,30 ±0,30 MHz · C 868,95 ±0,25 MHz
Sendeleistung S-Mode: max. 14 dBm / typ. 7 dBm
Sendeleistung C-Mode: max. 14 dBm / typ. 10 dBm
Verschlüsselung: AES-128, OMS Encryption Mode 5 oder 7
Datenübertragung: EN 13757-4
Q walk-by (C-Mode): alle 112 s, 8–18 Uhr, 365 Tage
Q AMR (C-Mode): alle 450 s, 24 h täglich

Energie & Umgebung vom Q caloric 5.5

Lithiumbatterie: Nennspannung 3,0 V
Laufdauer: 10 Jahre Betrieb + 1 Jahr Reserve + 6 Monate Lagerung
Schutzart: IP43 gemäß EN 60529 (P2/P3)
Schutzklasse: III gemäß EN 61140
Einsatztemperatur: 5 °C … 55 °C, < 95 % r.F.
Lagerung / Transport: −5…45 °C / −25…70 °C

Zulassung & Bauform vom Q caloric 5.5

Produktnorm: EN 834
Bauartzulassung HeizkostenV: A1.01.2011 (P2) · C3.01.2011 (P3) · A1.01.2025 (P6)
Funkanlagenrichtlinie: 2014/53/EU (RED)
EMV / Schadstoffe: 2014/30/EU · 2011/65/EU (RoHS)
Sicherheit: EN 62368-1, EN 62479
Abmessungen B×H×T: 40 × 102 × 30 mm (P2/P3) · 40 × 115 × 28 mm (P6)
Gewicht: 55 g
Gehäuse: Polycarbonat + ABS, weiß seidenmatt

Quelle: QUNDIS Datenblatt LD5QUCADE0 CAL5501-B, Stand 22.08.2025. Änderungen vorbehalten.

Typenübersicht

Die Gehäusevariante entscheidet, auf welche vorhandene Montageplatte das Gerät passt. Ohne bestehende QUNDIS-Geräte wählen Sie P2.

Variante	Profilkompatibilität	Artikelnummer	Abmessungen	Bauartzulassung	Fernfühler
Q caloric 5.5 P2	HKVE 20x	HCA5 xx0x xxxx xxxx x	40 × 102 × 30 mm	A1.01.2011	möglich
Q caloric 5.5 P3	WHE3x / WHE4x	HCA5 xx3x xxxx xxxx x	40 × 102 × 30 mm	C3.01.2011	möglich
Q caloric 5.5 P6	SON-Rückteile	HCA5 xx7x 6xxx xxxx x	40 × 115 × 28 mm	A1.01.2025	nein
