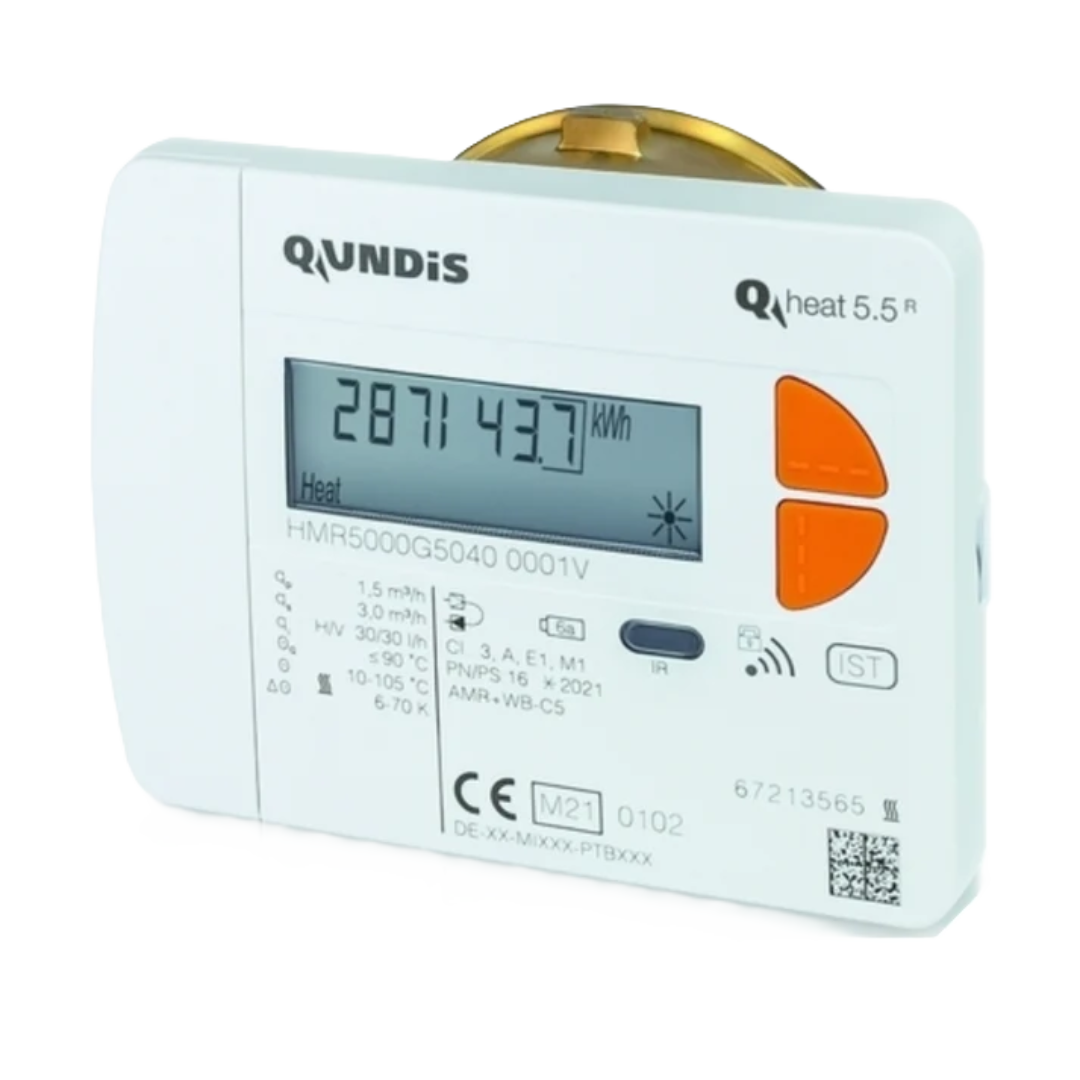

Qundis Q heat 5.5 R - Messkapsel-Wärmezähler (ISTA) mit Funkauslesung

Elektronischer Funk-Wärmemengenzähler mit Messkapsel, mit integriertem Funk (C-Mode).

Funk integriert (C-Mode)
AMR / walk-by
AES-Verschlüsselung optional

Lieferzeit ca. 4 Wochen · Eichjahr = Bestelljahr

Ausführung Nenndurchfluss 0.6 m³/h | Temperaturfühler 5.0 x 45 mm für Direkt- oder Tauchhülsenmessung Nenndurchfluss 1.5 m³/h | Temperaturfühler 5.0 x 45 mm für Direkt- oder Tauchhülsenmessung Nenndurchfluss 2.5 m³/h | Temperaturfühler 5.0 x 45 mm für Direkt- oder Tauchhülsenmessung Nenndurchfluss 0.6 m³/h | Temperaturfühler 5.2 x 45 mm für Direkt- oder Tauchhülsenmessung Nenndurchfluss 1.5 m³/h | Temperaturfühler 5.2 x 45 mm für Direkt- oder Tauchhülsenmessung Nenndurchfluss 2.5 m³/h | Temperaturfühler 5.2 x 45 mm für Direkt- oder Tauchhülsenmessung

GewindeG 2"

Angebot anfragen

Optional AES-verschlüsselt, Entschlüsselung tarifbezogen innerhalb der Q SMP möglich.
Vor Ort umschaltbar zwischen Vor- und Rücklauf, ohne Tausch der Temperaturfühler.
7-Jahres-Lithiumbatterie, optional mit 10 Jahren Laufzeit.

Dynamisches MessprinzipHydraulischer Flügelradgeber mit magnetfreier Abtastung nach dem Induktions-Prinzip.
Funk integriertDatenübertragung per AMR- und walk-by-Telegramm im C-Mode, optional AMR bzw. AMR extended.
Flexibel umschaltbarVor-/Rücklauf und Energieeinheit (GJ–MJ ↔ kWh–MWh) ohne Fühlertausch wechselbar.
Lange Batterielaufzeit7-Jahres-Lithiumbatterie, optional mit 10 Jahren Laufzeit.

Anwendung

Der Q heat 5.5 R ist ein elektronischer Flügelrad-Wärmemengenzähler zur Erfassung des Energieverbrauchs von Heizungs-, Solar- und Warmwasseraufbereitungsanlagen. Das dynamische Messprinzip mit hydraulischem Flügelradgeber und magnetfreier, induktiver Abtastung eignet sich für Brauchwasser-Kreisläufe sowie Wasser- und Glykol-Gemische. Als Messkapselzähler passt er sich vorhandenen Kapselaufnahmen von Ista, Allmess und Techem an; das Rechenwerk ist abnehmbar, was Montage und Inbetriebnahme erleichtert.Der integrierte Funk überträgt AMR- und walk-by-Telegramme im C-Mode; optional stehen reine AMR- oder AMR-extended-Telegramme z. B. zur Anlagenoptimierung zur Verfügung. Die Geräteparametrierung erfolgt über die IR-Schnittstelle mittels Q app und Q tool oder direkt über die Gerätetasten.

Einsatz inMehrfamilienhäuserGewerbliche GebäudeWohnungsstationen

Typische AnwenderWohnungswirtschaft und Genossenschaften

Leistungsmerkmale

Dynamisches Messprinzip: hydraulischer Flügelradgeber mit magnetfreier Abtastung nach dem Induktions-Prinzip
Geeignet für Brauchwasser-Kreisläufe sowie Wasser- und Glykol-Gemische
Passend für gängige Messkapselaufnahmen (Ista, Allmess, Techem)
Abnehmbares Rechenwerk
Parametrierung via Q app und Q tool oder über Gerätetasten
Umschaltbarkeit von Einbauort (Vor-/Rücklauf) und Energieeinheit
7-Jahres-Lithiumbatterie (optional 10 Jahre)
Anlagenoptimierung mittels AMR-extended-Telegramm
Ideal für den Einsatz in Wohnungsstationen
8-stellige LCD-Anzeige mit Anzeigeschleife zur schnellen Ablesung
Speicherung von max. Vorlauf-/Rücklauftemperatur und max. Durchfluss mit Datum

Typenübersicht

Der Q heat 5.5 R als Messkapselzähler passt sich den gängigen Kapselaufnahmen von Ista, Allmess und Techem an — je nach Anschluss und Durchflussgröße qp.

Kapseltyp\|Anschluss\|Durchfluss qp
Ista IST	G 2″	0,6 / 1,5 / 2,5 m³/h Allmess A1	M77 x 1,5	1,5 m³/h Techem TE1	M62 x 2	1,5 / 2,5 m³/h

Vorhandene Kapselaufnahme (Ista/Allmess/Techem) vor der Bestellung prüfen — die Kapseltypen sind untereinander nicht austauschbar.
