Funk-Aufsatzmodul
Qundis Q module 5.5 heat - Funk-Aufsatzmodul
  • Qundis Q module 5.5 heat - Funk-Aufsatzmodul
Qundis Q module 5.5 heat - Funk-Aufsatzmodul
digitalmessdienst - pironex technology GmbH

Qundis Q module 5.5 heat - Funk-Aufsatzmodul

Funk-Aufsatzmodul zur Nachrüstung von Q heat 5-Kompaktwärmezählern und R 20/21-Rechenwerken für Q AMR und Q walk-by.

  • OMS-konform (C-Mode)
  • AES-128 optional
  • S-Mode / C-Mode

Lieferzeit ca. 4 Wochen

Angebot anfragen
  • Optional mit AES-128-verschlüsselter Datenübertragung nach OMS-Encryption Mode 5.
  • Funktelegramme im C-Mode erfüllen die Open Metering System Specification (OMS®).
  • Funk-NachrüstungRüstet Q heat 5-Kompaktwärmezähler und R 20/21-Rechenwerke für Q AMR und Q walk-by nach.
  • S-Mode und C-ModeWechsel zwischen S-Mode und C-Mode in beide Richtungen möglich.
  • AES-128 optionalOptionale Verschlüsselung nach OMS-Encryption Mode 5.
  • 10 Jahre Batterie10 Jahre Betrieb + 1 Jahr Reserve + 6 Monate Lagerung (6 Jahre bei werkseitig vormontierten Sets).

Anwendung

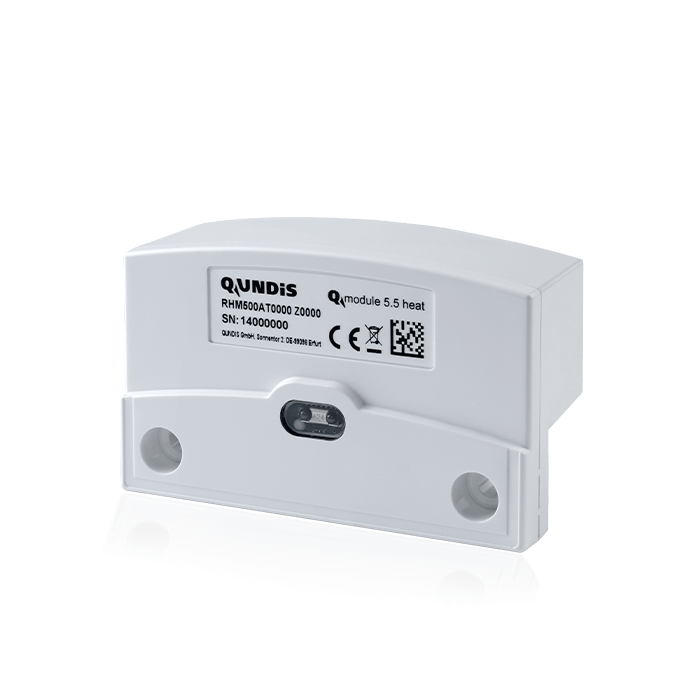

Das Q module 5.5 heat ist ein Funk-Aufsatzmodul zur Nachrüstung von Kompakt-Wärmezählern der Baureihe Q heat 5 und Rechenwerken der Baureihe R 20 / 21 für den Einsatz in den Systemen Q walk-by und Q AMR. Das Aufsatzmodul übernimmt die Daten von Wärmezähler bzw. Rechenwerk – inklusive Kühlenergiemessung bei kombinierter Wärme-/Kältezählung – und übermittelt diese per Funk an ein Auslesesystem. Eine eigene Anzeige besitzt das Modul nicht; die Auslesung des Wärmezählers erfolgt über eine optische Schnittstelle.Neben den bekannten walk-by-Funktelegrammen sendet das Q module 5.5 heat im Q AMR (C-Mode) OMS®-konforme Funktelegramme nach der Open Metering System Specification, die von allen OMS®-kompatiblen Geräten empfangen werden können. Zur Parametrierung ist das Modul mit einer optischen Schnittstelle ausgestattet; ein Wechsel zwischen S-Mode und C-Mode ist in beide Richtungen möglich.

Einsatz inBestandsanlagen mit Q heat 5-KompaktwärmezählernBestandsanlagen mit R 20 / 21-Rechenwerken
Typische AnwenderWohnungswirtschaft und Messdienstleister

Leistungsmerkmale

  • Übertragung der Verbrauchsdaten und Stichtagswerte per Funk
  • Daten der Wärmemessung vom Wärmezähler bzw. Rechenwerk
  • Daten der Kühlenergiemessung bei kombinierter Wärme- und Kältezählung
  • Optional verfügbar mit AES-128 verschlüsselter Datenübertragung nach OMS-Encryption Mode 5
  • Auslesung der Wärmezähler erfolgt über eine optische Schnittstelle
  • Funk-Aufsatzmodul besitzt keine eigene Anzeige
  • Sendet im Q AMR (C-Mode) OMS®-konforme Funktelegramme nach Open Metering System Specification
  • Wechsel von S-Mode auf C-Mode in beide Richtungen möglich
