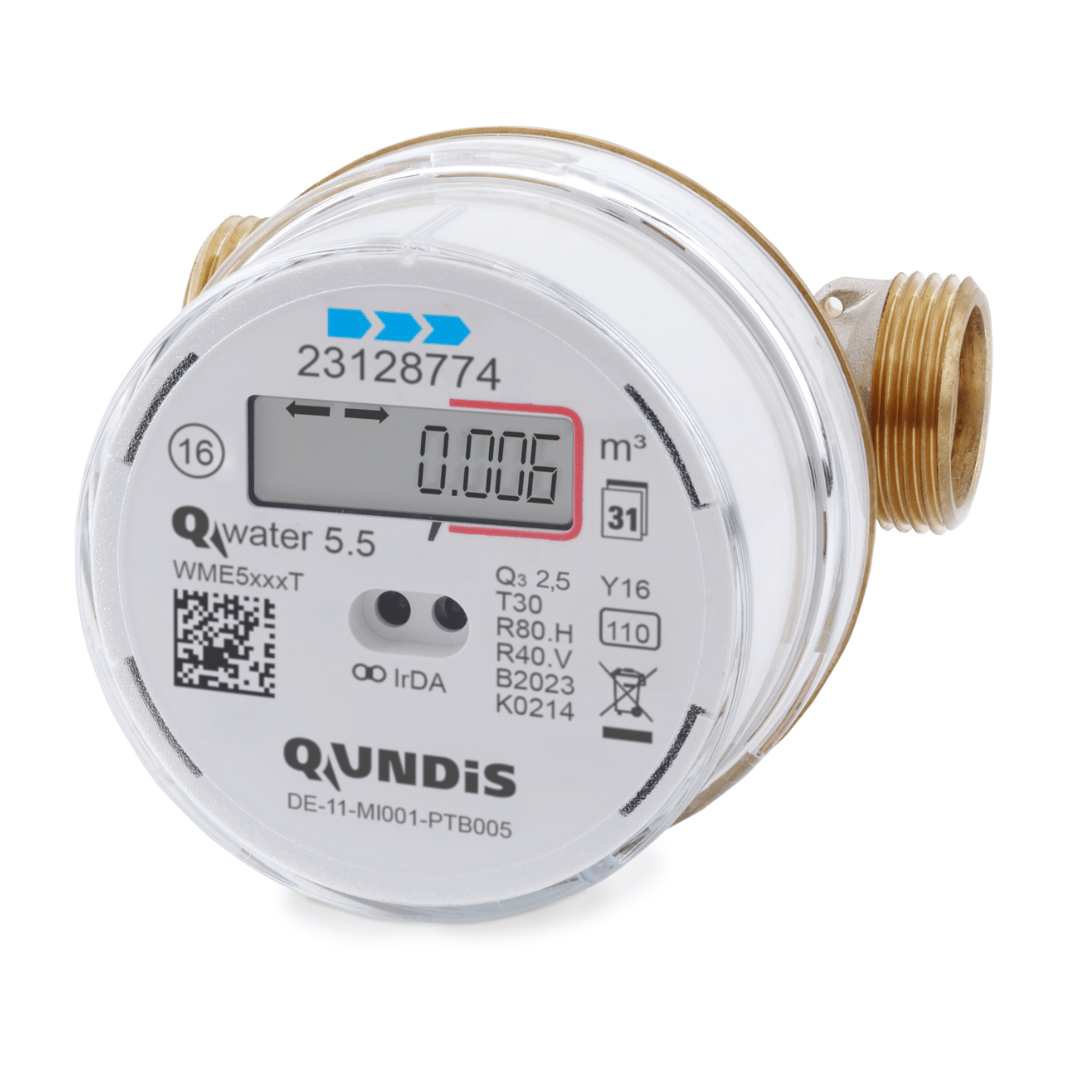

Qundis Q water 5.5 - Elektronischer Wasserzähler mit Funkauslesung

Elektronischer Funk-Wasserzähler zur Verschraubung, MID-konform — für Kalt- und Warmwasser.

MID-konform
wM-Bus / OMS
Leckageerkennung
IP65 / IP68

€50,00€42,02

netto zzgl. 19 % MwSt. (€7,98) · brutto €50,00

Wichtig: Im Checkout wird immer der Bruttopreis inkl. MwSt. berechnet.

Lieferzeit ca. 5 Wochen · Eichjahr = Bestelljahr

Kalt- oder Warmwasser Kaltwasserzähler (max. 30° Wassertemperatur) Warmwasserzähler (max. 90° Wassertemperatur)

MID-zugelassen — abrechnungsfähig nach deutschem Eichrecht.
Funk AES-verschlüsselt im OMS Security Mode.
Wird vom Datensammler ohne Konfiguration erkannt.
Beratung zur passenden Ausführung: Mo–Fr 8–17 Uhr.

Funk ab WerkS-Mode und C-Mode, Q walk-by und Q AMR parallel — ohne Nachrüstmodul.
LeckageerkennungDauerdurchfluss wird erkannt und als Fehlercode im Display und per Funk gemeldet.
10 Jahre BatterieLithiumbatterie 3,0 V: 10 Jahre Betrieb + 1 Jahr Reserve + 1 Jahr Lagerung.
EichrechtskonformMID 2014/32/EU, Dynamikbereich R80 horizontal / R40 vertikal.

Anwendung

Der elektronische Wasserzähler erfasst Warm- und Kaltwasserverbräuche in Versorgungsanlagen, in denen das Wasser an mehrere Verbraucher individuell abgegeben wird.

Über das integrierte Funkmodul werden die Werte automatisch vom Datensammler eingesammelt — Q walk-by und Q AMR laufen dabei parallel. Eine Begehung der Wohnungen entfällt.

Einsatz inMehrfamilienhäuserBüro- und Verwaltungsbauten

Typische AnwenderPrivate GebäudeeigentümerWohnungswirtschaft und GenossenschaftenGebäudeservice und Immobilienverwaltung

Leistungsmerkmale

Messen des Wasserverbrauchs
Kumulieren der Verbrauchswerte
Speichern der kumulierten Verbrauchswerte am Stichtag
Anzeigen der Verbrauchswerte und der wichtigsten Betriebsdaten
Selbstüberwachung mit Fehleranzeige
Datenübertragung per Funk
Erkennung von Leckagen
Parametrierung und Auslesung über optische Schnittstelle (IR-kompatibel)

Funktechnik vom Q water 5.5

Funkmodus: S-Mode und C-Mode (Q AMR, Q walk-by)
Funkfrequenz: S 868,30 ±0,30 MHz · C 868,95 ±0,25 MHz
Sendeleistung: typisch 10 dBm, maximal 14 dBm
Verschlüsselung: Security Mode 5 (EN 13757-7), OMS Profile A
Datenübertragung: EN 13757-4
Duty Cycle: < 1 % (50 ms / 128 s)
Q walk-by (C-Mode): alle 112 s, 8–18 Uhr, 365 Tage
Q AMR (C-Mode): alle 450 s, 24 h täglich

Messtechnik vom Q water 5.5

Dauerdurchfluss Q3: 2,5 m³/h · 4,0 m³/h
Bisherige Nenngröße Qn: 1,5 m³/h · 2,5 m³/h
Dynamikbereich Q3/Q1 (H/V): R80 / R40
Überlastdurchfluss Q4: 3,125 m³/h · 5,0 m³/h
Übergangsdurchfluss Q2 (H/V): 50/100 l/h · 80/160 l/h
Mindestdurchfluss Q1 (H/V): 31,25/62,5 l/h · 50/100 l/h
Temperaturklasse MAT: Kaltwasser T30 · Warmwasser T30/T90
Betriebsdruck MAP: 1,6 MPa (16 bar)
Druckverlustklasse: Δp 63 gemäß ISO 4064
Ein-/Auslaufstrecke: nicht erforderlich (U0/D0)

Quelle: QUNDIS Datenblatt LD5QUWADE0 55VZ001-A, Stand 04.06.2024. Änderungen vorbehalten.

Typenübersicht

Der Q water 5.5 ist als Kalt- und Warmwasserzähler in drei Baulängen erhältlich. Die Ausführung bestimmt Anschlussgewinde und Durchfluss.

Typ	Baulänge	Gewinde	Q3	Qn	Q4	Q2 (H/V)	Q1 (H/V)	Breite C
WME5 xxxx 0	80 mm	G 3/4″	2,5 m³/h	1,5 m³/h	3,125 m³/h	50/100 l/h	31,25/62,5 l/h	75,1 mm
WME5 xxxx 1	110 mm	G 3/4″	2,5 m³/h	1,5 m³/h	3,125 m³/h	50/100 l/h	31,25/62,5 l/h	75,1 mm
